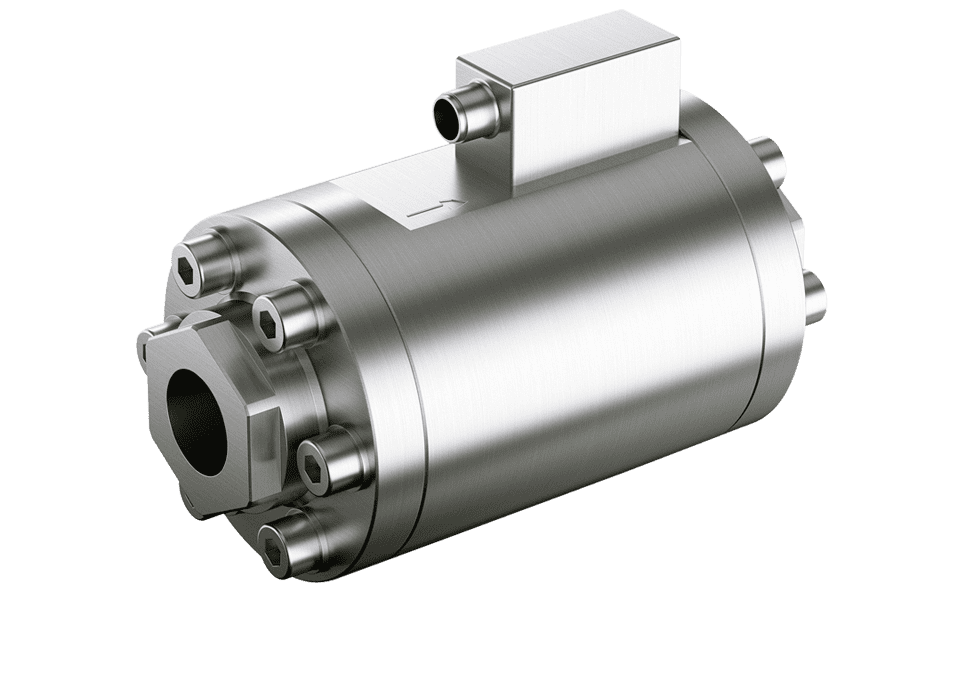

KRAL Durchflussmessgeräte Baureihe OMS.

Edelstahlausführung für anspruchsvolle Flüssigkeiten.

Bei der Auswahl eines Durchflussmessgeräts für anspruchsvolle Medien stellt sich vor allem die Frage nach der Materialbeständigkeit. Die Baureihe OMS ist eine Edelstahlausführung für nieder- und hochviskose Medien, je nach Anwendung mit Kugel- oder Gleitlager ausgerüstet.

DOWNLOADS
Durchflussmessgeräte Baureihe OMS Durchflussmessgeräte und Anzeige- und Auswerteelektronik

Ihre Vorteile.

  • Durchflussmesstechnik mit hoher Genauigkeit.
  • Sehr robust.
  • Keine Beruhigungsstrecken erforderlich.
  • Reibungsarm, geringer Druckverlust.
  • Sehr kompakte Bauweise.

Anwendungsbeispiele.

  • Dosierung von Harzen, Farben, Klebstoffen.
  • Beschichtungen von Propellern in Windkraftanlagen.
  • Schalldämmstoffe.
  • Fette und Wachse.
  • Durchflussmessungen von Wasser.

Werkstoffe.

  • Gehäuse: Edelstahl.
  • Spindeln: Rostfreier Stahl (für hochviskose Medien beschichtet).
  • Lagerung: Kugel- bzw. Gleitlager.
  • Dichtung mit Kugellager: Viton®.
  • Dichtung mit Gleitlager: Teflon®.
  • Technische Daten.
    Technische Daten OMS-020 OMS-032 OMS-052 OMS-020
    Medien Niederviskos Niederviskos Niederviskos Hochviskos
    Nennweite  DN Zoll ¾ 1 1 ½ ¾
    Durchfluss l/min Qmax 45 150 525 -**
      Qnenn 30 100 350 10
      Qmin 0,6* 2,0* 7,0* 0,04*
    Druck max. bar 185 185 120 400
    Temperatur °C -20 bis +150 -20 bis +150 -20 bis +150 -20 bis +80
    Viskosität mm²/s 1 bis 10² 1 bis 10² 1 bis 10² 10² bis 10⁶
    Genauigkeit vom Messwert ±0,1 %* ±0,1 %* ±0,1 %* ±0,5 %
    Reproduzierbarkeit   ±0,01 % ±0,01 % ±0,01 % ±0,01 %
    K-Faktor P/I 1.280 468 142 66.000
    Frequenz bei Qnenn Hz 640 780 828 11.000
      * Angaben für nicht schmierende Medien auf Anfrage.
    ** Aufgrund des weiten Viskositätsbereichs von 100 bis 1.000.000 mm²/s
        kann der max. Durchfluss nicht pauschal angegeben werden.
  • Impulsgeber.
    Sensor BEG 44A BEG 47D** / BEG 47E**
    Anwendung   Hohe Drücke Ex-Bereich
    K-Faktor   K2 K1
    Signal   PNP Namur
    Temperatur [°C] -25 bis +200 -25 (-40) bis +100
    Druck max. [bar] 420 40
    **Temperaturabhängig
