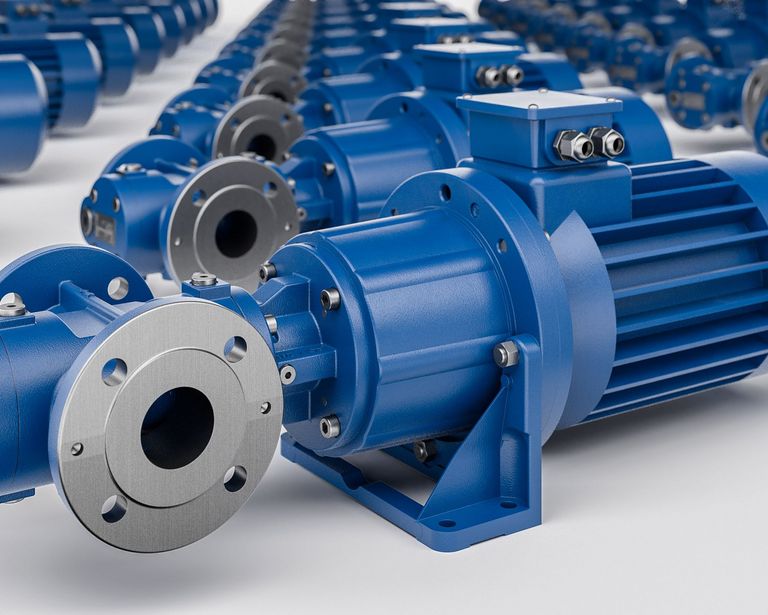

KRAL Serienprogramm.

Schnellere Lieferzeiten mit Bestpreisgarantie inkl. unserem Download-Paket.

Produktinformation

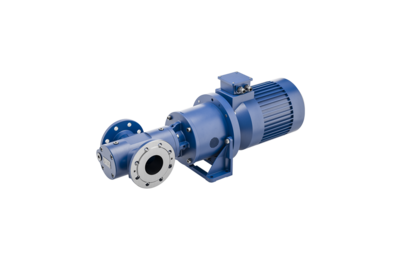

KRAL Schraubenspindelpumpe KF
Flanschausführung
Gleitringdichtung Standard
Überströmventil
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

serienprogramm flanschpumpe KF ist universal für dieselöle horizontale Aufstellung

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
KF-5.ABA.100001	50	5	5,3 – 7,3	2800	0,37	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	7,4 – 9,3	3360	0,44	2 – 8	40 – 0	1,5 – 6,0	9
KF-7.ABA.100001	50	7	8,8 – 11,4	2800	0,37	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	11,8 – 14,4	3360	0,44	2 – 8	40 – 0	1,5 – 6,0	9
KF-10.ABA.100002	50	10	12,5 – 15,7	2800	0,55	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	16,5 – 19,7	3360	0,66	2 – 8	40 – 0	1,5 – 6,0	9
KF-15.ABA.100003	50	15	21,6 – 25,4	2880	0,75	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	27,7 – 31,5	3455	0,90	2 – 8	40 – 0	1,5 – 6,0	9
KF-20.ABA.100004	50	20	28,4 – 33,4	2880	1,10	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	36,5 – 41,5	3455	1,30	2 – 8	40 – 0	1,5 – 6,0	9
KF-32.ABA.100005	50	32	49,9 – 55,8	2895	1,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	62,7 – 68,5	3470	1,80	2 – 8	40 – 0	1,5 – 6,0	9
KF-42.ABA.100006	50	42	66,5 – 74,3	2895	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	83,5 – 91,3	3470	2,64	2 – 8	40 – 0	1,5 – 6,0	9
KF-55.ABA.100007	50	55	92,5 – 102,5	2895	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	115,7 – 125,7	3470	2,64	2 – 8	40 – 0	1,5 – 6,0	9
KF-74.ABA.100008	50	74	121,7 – 133,4	2895	3,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	151,5 – 163,2	3470	3,60	2 – 8	40 – 0	1,5 – 6,0	9
KF-85.ABA.100008	50	85	137,4 – 149,5	2895	3,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	170,6 – 182,7	3470	3,60	2 – 8	40 – 0	1,5 – 6,0	9
KF-105.ABA.100009	50	105	165,8 – 174,5	2905	4,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	195,9 – 214,7	3485	4,80	2 – 8	40 – 0	1,5 – 6,0	9
KF-118.ABA.100010	50	118	200,6 – 217,0	2930	5,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	248,6 – 265,0	3515	6,60	2 – 8	40 – 0	1,5 – 6,0	9
KF-160.ABA.100011	50	160	281,2 – 303,4	2930	7,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	160	348,1 – 370,3	3515	9,00	2 – 8	40 – 0	1,5 – 6,0	9
KF-210.ABA.100011	50	210	377,4 – 402,8	2930	7,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	210	465,0 – 490,4	3515	9,00	2 – 8	40 – 0	1,5 – 6,0	9
KF-235.ABA.100012	50	235	171,4 – 197,0	1440	4,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	235	217,5 – 243,1	1725	4,80	2 – 8	40 – 0	1,5 – 6,0	9
KF-275.ABA.100013	50	275	209,5 – 240,2	1460	5,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	275	265,9 – 296,6	1750	6,60	2 – 8	40 – 0	1,5 – 6,0	9
KF-370.ABA.100014	50	370	282,6 – 318,8	1460	7,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	370	356,1 – 392,3	1750	9,00	2 – 8	40 – 0	1,5 – 6,0	9
KF-450.ABA.100014	50	450	318,8 – 373,3	1460	7,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	450	408,3 – 462,8	1750	9,00	2 – 8	40 – 0	1,5 – 6,0	9
KF-550.ABA.100015	50	550	441,9 – 485,9	1465	11,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	550	550,5 – 594,5	1755	13,20	2 – 8	40 – 0	1,5 – 6,0	9
KF-660.ABA.100015	50	660	531,8 – 591,0	1465	11,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	660	665,5 – 724,7	1755	13,20	2 – 8	40 – 0	1,5 – 6,0	9

Bautoleranzen nach VDMA 24284 II

Produktinformation

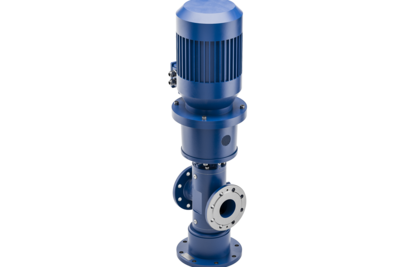

KRAL Schraubenspindelpumpe KV
Vertikale Ausführung
Gleitringdichtung Standard
Überströmventil
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

serienprogramm sockelpumpe KV gut bei wenig platz dieselöle verticale aufstellung

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
KV-851.ABA.100016	50	851	651,2 – 710,5	1465	15,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	851	808,5 – 867,8	1755	18,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-951.ABA.100017	50	951	682,3 – 810,2	1470	18,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	951	878,0 – 1005,8	1760	22,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-1101.ABA.100017	50	1101	957,5 – 1033,1	1470	18,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1101	1182,5 – 1258,2	1760	22,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-1301.ABA.100018	50	1301	1032,3 – 1153,7	1470	22,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1301	1293,9 – 1415,3	1760	26,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-1500.ABA.100019	50	1500	1162,6 – 1317,9	1475	30,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1500	1470,2 – 1625,5	1770	36,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-1700.ABA.100019	50	1700	1364,5 – 1544,3	1475	30,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1700	1724,4 – 1904,6	1770	36,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-2200.ABA.100020	50	2200	1859,4 – 2047,7	1485	37,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2200	2319,3 – 2507,6	1780	45,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-2500.ABA.100021	50	2500	2086,2 – 2297,5	1485	45,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2500	2319,3 – 2507,6	1780	54,00	2 – 8	40 – 0	1,5 – 6,0	9
KV-2900.ABA.100022	50	2900	2358,3 – 2597,2	1485	55,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2900	3076,9 – 3180,5	1780	66,00	2 – 8	40 – 0	1,5 – 6,0	9

Bautoleranzen nach VDMA 24284 II

Produktinformation

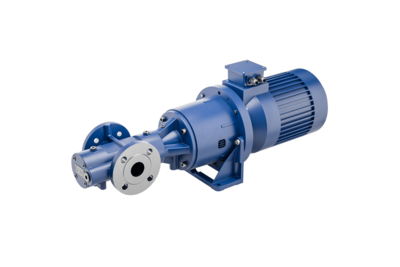

KRAL Schraubenspindelpumpe LFI
Flanschausführung
Gleitringdichtung Standard
Überströmventil
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

serienprogramm produkt LFI schraubenspindelpumpe diesel horizontal

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
LFI-5.ABAF.10001	50	5	4,1 – 6,7	2880	0,75	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	6,1 – 8,7	3455	0,90	8 – 30	40 – 0	1,5 – 6,0	33
LFI-7.ABAF.10002	50	7	7,1 – 10,6	2880	1,10	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	10,3 – 13,7	3455	1,32	8 – 30	40 – 0	1,5 – 6,0	33
LFI-10.ABAF.10003	50	10	10,6 – 14,8	2895	1,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	14,7 – 19,0	3470	1,80	8 – 30	40 – 0	1,5 – 6,0	33
LFI-15.ABAF.10004	50	15	18,7 – 23,7	2895	2,20	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	24,8 – 29,9	3470	2,62	8 – 30	40 – 0	1,5 – 6,0	33
LFI-20.ABAF.10005	50	20	24,6 – 31,2	2895	3,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	32,6 – 39,3	3470	3,60	8 – 30	40 – 0	1,5 – 6,0	33
LFI-26.ABAF.10006	50	26	31,6 – 40,2	2905	4,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	42,1 – 50,6	3485	4,80	8 – 30	40 – 0	1,5 – 6,0	33
LFI-32.ABAF.10007	50	32	45,4 – 53,2	2905	4,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	58,3 – 66,1	3485	4,80	8 – 30	40 – 0	1,5 – 6,0	33
LFI-42.ABAF.10008	50	42	61,3 – 71,7	2930	5,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	78,5 – 88,9	3515	6,60	8 – 30	40 – 0	1,5 – 6,0	33
LFI-55.ABAF.10009	50	55	85,8 – 99,2	2930	7,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	109,4 – 122,8	3515	9,00	8 – 30	40 – 0	1,5 – 6,0	33
LFI-74.ABAF.10010	50	74	114,8 – 130,5	2945	11,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	145,1 – 160,8	3530	13,20	8 – 30	40 – 0	1,5 – 6,0	33
LFI-85.ABAF.10010	50	85	130,6 – 146,7	2945	11,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	164,2 – 180,4	3530	13,20	8 – 30	40 – 0	1,5 – 6,0	33

Bautoleranzen nach VDMA 24284 II

Produktinformation

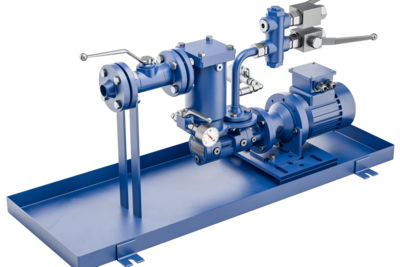

KRAL Einzelstation EKL13
KRAL Schraubenspindelpumpe KFN
Überströmventil
Gleitringdichtung Standard
Schmutzfänger (MW 0,25 mm)
mit integriertem Luftabscheider
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
Kugelhahn, saugseitig, DN25/PN16
oder DN40/PN16,
inkl. Vorschweißgegenflansch
Druckhalteventil
2 Kugelhähne, druckseitig
mit Schneidringverschraubung
Grundrahmen mit Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
EKL13-240.AA.1001	50	5	0,9 – 2,6	1380	0,25	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	1,9 – 3,6	1660	0,30	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-400.AA.1001	50	7	2,0 – 4,2	1380	0,25	2 – 6	40 – 0	1,5 – 5,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	3,5 – 5,8	1660	0,30	2 – 6	40 – 0	1,5 – 5,0	9
EKL13-500.AA.1001	50	10	3,3 – 6,0	1380	0,25	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	5,3 – 8,0	1660	0,30	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-750.AA.1002	50	7	9,7 – 11,9	2800	0,37	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	12,7 – 14,9	3360	0,44	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-1000.AA.1003	50	10	13,5 – 16,3	2800	0,55	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	17,5 – 20,3	3360	0,66	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-1800.AA.1004	50	15	22,0 – 25,2	2800	0,55	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	27,9 – 31,2	3360	0,66	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-2300.AA.1005	50	20	28,9 – 33,2	2880	0,75	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	38,0 – 42,4	3450	0,90	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-3200.AA.1006	50	32	51,8 – 56,9	2895	1,50	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	64,5 – 69,6	2470	1,80	2 – 6	40 – 0	1,5 – 6,0	9
EKL13-4000.AA.1007	50	42	96,0 – 75,8	2895	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	86,0 – 92,8	3470	2,62	2 – 8	40 – 0	1,5 – 6,0	9
EKL13-6000.AA.1008	50	55	95,7 – 104,4	2895	3,00	2 – 6	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	118,9 – 127,6	3470	3,60	2 – 6	40 – 0	1,5 – 6,0	9

Bautoleranzen nach VDMA 24284 II

Produktinformation

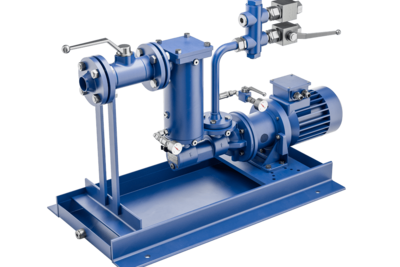

KRAL Einzelstation ELL13
KRAL Schraubenspindelpumpe LFM
Überströmventil
Gleitringdichtung Standard
Schmutzfänger (MW 0,25 mm)
mit integriertem Luftabscheider
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
Kugelhahn, saugseitig, DN25/PN16
oder DN40/PN16,
inkl. Vorschweißgegenflansch
Druckhalteventil
2 Kugelhähne, druckseitig
mit Schneidringverschraubung
Grundrahmen mit Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
ELL13-600.AA.10001	50	5	4,1 – 6,7	2880	1,10	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	6,1 – 8,7	3455	1,32	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-900.AA.10002	50	7	7,2 – 10,7	2895	1,50	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	10,3 – 13,8	3470	1,80	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-1200.AA.10002	50	10	10,4 – 14,8	2895	1,50	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	14,7 – 19,0	3470	1,80	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-1800.AA.10003	50	15	18,7 – 23,7	2895	2,20	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	24,8 – 29,9	3470	2,62	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-2400.AA.10004	50	20	24,6 – 31,2	2895	3,00	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	32,6 – 39,3	3470	3,60	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-2600.AA.10005	50	26	31,4 – 40,0	2905	4,00	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	42,1 – 50,6	3485	4,80	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-3300.AA.10006	50	32	45,2 – 43,0	2905	4,00	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	58,3 – 66,1	3485	4,80	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-5000.AA.10007	50	42	61,3 – 71,7	2930	5,50	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	78,5 – 88,9	3515	6,60	8 – 30	40 – 0	1,5 – 6,0	38
ELL13-6500.AA.10008	50	54	81,2 – 95,6	2930	7,50	8 – 30	40 – 0	1,5 – 6,0	38	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	104,3 – 118,8	3515	9,00	8 – 30	40 – 0	1,5 – 6,0	38

Bautoleranzen nach VDMA 24284 II

Produktinformation

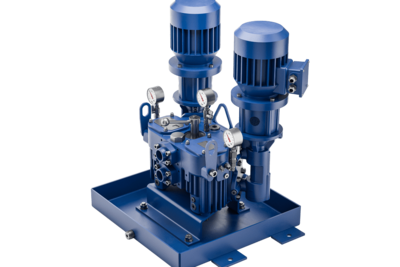

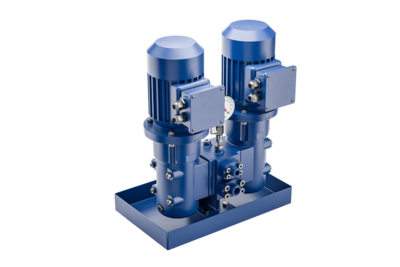

KRAL Doppelstation DKC
2 KRAL Schraubenspindelpumpen KFT
Überströmventil
Gleitringdichtung Standard
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm) mit Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE Vorschweißgegenflansche,
3000 psi, saug- und druckseitig
Ölwanne inkl. Ablassschraube

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

doppel station schraubenspindelpumpe diesel vertikal

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DKC-240.AAAA.10001	50	5	0,2 – 2,2	1380	0,25	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	1,2 – 3,2	1656	0,30	2 – 8	40 – 0	1,5 – 6,0	9
DKC-450.AAAA.10001	50	7	1,1 – 3,8	1380	0,25	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	2,6 – 5,2	1656	0,30	2 – 8	40 – 0	1,5 – 6,0	9
DKC-500.AAAA.10001	50	10	2,3 – 5,4	1380	0,25	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	4,2 – 7,4	1656	0,30	2 – 8	40 – 0	1,5 – 6,0	9
DKC-600.AAAA.10002	50	5	5,3 – 7,3	2800	0,37	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	7,4 – 9,3	3360	0,44	2 – 8	40 – 0	1,5 – 6,0	9
DKC-800.AAAA.10003	50	15	5,8 – 9,6	1400	0,55	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	8,7 – 12,6	1680	0,66	2 – 8	40 – 0	1,5 – 6,0	9
DKC-900.AAAA.10004	50	7	8,8 – 11,4	2800	0,55	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	11,8 – 14,4	3360	0,66	2 – 8	40 – 0	1,5 – 6,0	9
DKC-1100.AAAA.10003	50	20	7,6 – 12,6	1400	0,55	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	11,5 – 16,5	1680	0,66	2 – 8	40 – 0	1,5 – 6,0	9
DKC-1200.AAAA.10004	50	10	12,5 – 15,7	2800	0,55	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	16,5 – 19,7	3360	0,66	2 – 8	40 – 0	1,5 – 6,0	9
DKC-1600.AAAA.10005	50	32	17,8 – 23,7	1445	1,10	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	24,1 – 30,0	1730	1,32	2 – 8	40 – 0	1,5 – 6,0	9
DKC-1800.AAAA.10006	50	15	21,6 – 25,4	2880	1,10	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	27,7 – 31,5	3455	1,32	2 – 8	40 – 0	1,5 – 6,0	9
DKC-2400.AAAA.10006	50	20	28,4 – 33,4	2880	1,10	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	36,5 – 41,5	3455	1,32	2 – 8	40 – 0	1,5 – 6,0	9
DKC-2500.AAAA.10005	50	42	23,8 – 31,6	1445	1,10	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	32,2 – 40,0	1730	1,32	2 – 8	40 – 0	1,5 – 6,0	9
DKC-3000.AAAA.10007	50	55	34,0 – 44,0	1445	1,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	45,5 – 55,5	1730	1,80	2 – 8	40 – 0	1,5 – 6,0	9
DKC-3300.AAAA.10008	50	32	49,9 – 55,8	2895	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	62,7 – 68,5	3470	2,42	2 – 8	40 – 0	1,5 – 6,0	9
DKC-4000.AAAA.10009	50	74	46,0 – 57,7	1435	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	60,8 – 72,5	1720	2,42	2 – 8	40 – 0	1,5 – 6,0	9
DKC-4500.AAAA.10009	50	85	53,3 – 65,5	1435	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	69,8 – 81,9	1720	2,42	2 – 8	40 – 0	1,5 – 6,0	9
DKC-5000.AAAA.10008	50	42	66,5 – 74,3	2895	2,20	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	82,5 – 91,3	3470	2,42	2 – 8	40 – 0	1,5 – 6,0	9
DKC-5500.AAAA.10010	50	105	54,0 – 72,7	1435	3,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	73,7 – 92,5	1720	3,60	2 – 8	40 – 0	1,5 – 6,0	9
DKC-6000.AAAA.10011	50	55	92,5 – 102,5	2895	3,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	115,7 – 125,7	3470	3,60	2 – 8	40 – 0	1,5 – 6,0	9
DKC-6500.AAAA.10010	50	118	78,0 – 94,4	1435	3,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	101,4 – 117,8	1720	3,60	2 – 8	40 – 0	1,5 – 6,0	9
DKC-8000.AAAA.10012	50	74	122,2 – 133,9	2905	4,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	152,3 – 164,0	3485	4,80	2 – 8	40 – 0	1,5 – 6,0	9
DKC-9000.AAAA.10012	50	85	138,0 – 150,1	2905	4,00	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	171,4 – 183,5	3485	4,80	2 – 8	40 – 0	1,5 – 6,0	9
DKC-11000.AAAA.10013	50	105	157,5 – 176,3	2930	5,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	198,0 – 216,8	3515	6,60	2 – 8	40 – 0	1,5 – 6,0	9
DKC-13000.AAAA.10013	50	118	200,6 – 217,0	2930	5,50	2 – 8	40 – 0	1,5 – 6,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	248,6 – 265,0	3515	6,60	2 – 8	40 – 0	1,5 – 6,0	9

Bautoleranzen nach VDMA 24284 II

Produktinformation

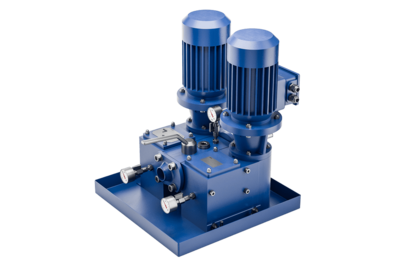

KRAL Doppelstation DLC
2 KRAL Schraubenspindelpumpen LFM
Überströmventil
Gleitringdichtung Standard
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm) mit Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE Vorschweißgegenflansche,
3000 psi, saug- und druckseitig
Ölwanne inkl. Ablassschraube

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DLC-240.AAAA.10001	50	5	0,1 – 1,3	1400	0,55	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	0,1 – 2,3	1680	0,66	8 – 30	40 – 0	1,5 – 6,0	33
DLC-450.AAAA.10001	50	7	0,2 – 2,6	1400	0,55	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	0,7 – 4,1	1680	0,66	8 – 30	40 – 0	1,5 – 6,0	33
DLC-500.AAAA.10002	50	10	0,3 – 4,2	1420	0,75	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	2,0 – 6,2	1700	0,90	8 – 30	40 – 0	1,5 – 6,0	33
DLC-600.AAAA.10003	50	5	4,1 – 6,7	2880	1,10	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	6,1 – 8,7	3455	1,32	8 – 30	40 – 0	1,5 – 6,0	33
DLC-800.AAAA.10004	50	15	3,2 – 8,8	1445	1,10	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	6,2 – 11,3	1730	1,32	8 – 30	40 – 0	1,5 – 6,0	33
DLC-900.AAAA.10005	50	7	7,2 – 10,7	2895	1,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	10,3 – 13,7	3470	1,80	8 – 30	40 – 0	1,5 – 6,0	33
DLC-1100.AAAA.10006	50	20	4,2 – 10,8	1445	1,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	8,2 – 14,9	1730	1,80	8 – 30	40 – 0	1,5 – 6,0	33
DLC-1200.AAAA.10005	50	10	10,6 – 14,8	2895	1,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	14,6 – 18,9	3470	1,80	8 – 30	40 – 0	1,5 – 6,0	33
DLC-1300.AAAA.10007	50	26	5,2 – 13,7	1435	2,20	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	10,3 – 18,8	1720	2,64	8 – 30	40 – 0	1,5 – 6,0	33
DLC-1600.AAAA.10008	50	32	12,9 – 20,7	1435	3,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	19,2 – 27,0	1720	3,60	8 – 30	40 – 0	1,5 – 6,0	33
DLC-1800.AAAA.10009	50	15	18,7 – 23,7	2895	2,20	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	24,7 – 29,7	3470	2,64	8 – 30	40 – 0	1,5 – 6,0	33
DLC-2400.AAAA.10010	50	20	24,6 – 31,2	2895	3,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	32,4 – 39,1	3470	3,60	8 – 30	40 – 0	1,5 – 6,0	33
DLC-2500.AAAA.10011	50	42	17,3 – 27,7	1440	4,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	25,7 – 36,1	1725	4,80	8 – 30	40 – 0	1,5 – 6,0	33
DLC-2600.AAAA.10012	50	26	31,6 – 40,2	2905	4,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	42,1 – 50,6	3485	4,80	8 – 30	40 – 0	1,5 – 6,0	33
DLC-3200.AAAA.10011	50	54	22,1 – 36,6	1440	4,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	33,4 – 47,8	1725	4,80	8 – 30	40 – 0	1,5 – 6,0	33
DLC-3300.AAAA.10013	50	32	46,0 – 53,8	2930	5,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	58,9 – 66,7	3515	6,60	8 – 30	40 – 0	1,5 – 6,0	33
DLC-5000.AAAA.10013	50	42	61,3 – 71,7	2930	5,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	78,5 – 88,9	3515	6,60	8 – 30	40 – 0	1,5 – 6,0	33
DLC-6500.AAAA.10014	50	54	81,2 – 95,6	2930	7,50	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	104,3 – 118,8	3515	9,00	8 – 30	40 – 0	1,5 – 6,0	33
DLC-8000.AAAA.10015	50	74	114,8 – 130,5	2945	11,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	145,1 – 160,8	3530	13,20	8 – 30	40 – 0	1,5 – 6,0	33
DLC-9000.AAAA.10016	50	85	130,6 – 146,7	2945	15,00	8 – 30	40 – 0	1,5 – 6,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	164,2 – 180,4	3530	18,00	8 – 30	40 – 0	1,5 – 6,0	33

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DL2
2 KRAL Schraubenspindelpumpen NE
Gleitringdichtung Standard
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Überströmventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm)
Manometer, absperrbar, glyzeringefüllt
SAE/DIN Vorschweißgegenflansche, saug- und druckseitig
Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

: serienprogramm produkt DL2 schraubenspindelpumpe diesel vertikal

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DL2-320.BAA.1001	50	10	1,7 – 3,7	900	0,18	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	3,0 – 5,0	1080	0,21	2 – 6	40 – 0	1,5 – 6,0	6,6
DL2-400.BAA.1002	50	7	3,5 – 5,1	1380	0,25	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	5,0 – 6,6	1656	0,30	2 – 6	40 – 0	1,5 – 6,0	6,6
DL2-500.BAA.1002	50	10	5,1 – 7,1	1380	0,25	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	7,1 – 9,1	1656	0,30	2 – 6	40 – 0	1,5 – 6,0	6,6
DL2-750.BAA.1003	50	7	11,2 – 12,8	2800	0,55	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	14,2 – 15,8	3360	0,66	2 – 6	40 – 0	1,5 – 6,0	6,6
DL2-1000.BAA.1003	50	10	15,4 – 17,3	2800	0,55	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	19,4 – 21,4	3360	0,66	2 – 6	40 – 0	1,5 – 6,0	6,6
DL2-1300.BAA.1003	50	13	20,9 – 23,9	2800	0,55	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	13	26,5 – 29,6	3360	0,66	2 – 6	40 – 0	1,5 – 6,0	6,6

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DL3
2 KRAL Schraubenspindelpumpen NE
Gleitringdichtung Standard
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Überströmventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm)
mit Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE/DIN Vorschweißgegenflansche, saug- und druckseitig
Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DL3-1800.BAA.1004	50	15	25,0 – 27,4	2880	0,75	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	31,2 – 33,6	3455	0,90	2 – 6	40 – 0	1,5 – 6,0	6,6
DL3-2300.BAA.1005	50	20	32,9 – 36,1	2880	1,10	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	41,0 – 44,1	3455	1,32	2 – 6	40 – 0	1,5 – 6,0	6,6
DL3-2900.BAA.1005	50	26	42,2 – 46,2	2880	1,10	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	52,5 – 56,5	3455	1,32	2 – 6	40 – 0	1,5 – 6,0	6,6

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DL4
2 KRAL Schraubenspindelpumpen NE
Gleitringdichtung Standard
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Überströmventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm)
mit Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE/DIN Vorschweißgegenflansche, saug- und druckseitig
Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

serienprogramm produkt doppel station schraubenspindelpumpe vertikal

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DL4-3200.BAA.1006	50	32	55,2 – 58,9	2895	1,50	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	68,0 – 71,6	3470	1,80	2 – 6	40 – 0	1,5 – 6,0	6,6
DL4-4000.BAA.1006	50	42	73,6 – 78,5	2895	1,50	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	90,6 – 95,4	3470	1,80	2 – 6	40 – 0	1,5 – 6,0	6,6
DL4-6000.BAA.1007	50	54	98,3 – 105,1	2895	2,20	2 – 6	40 – 0	1,5 – 6,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	121,1 – 127,9	3470	2,64	2 – 6	40 – 0	1,5 – 6,0	6,6

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Schraubenspindelpumpe KF
Flanschausführung
Gleitringdichtung Standard
Überströmventil
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
KF-5.ACA.100023	50	5	4,5 – 8,8	2800	0,55	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	6,5 – 10,4	3360	0,66	2 – 14	150 – 40	2,0 – 68,0	16
KF-7.ACA.100024	50	7	8,7 – 13,9	2880	0,75	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	11,2 – 16,4	3455	0,90	2 – 14	150 – 40	2,0 – 68,0	16
KF-10.ACA.100024	50	10	11,6 – 18,7	2880	0,75	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	15,8 – 22,2	3455	0,90	2 – 14	150 – 40	2,0 – 68,0	16
KF-15.ACA.100025	50	15	19,9 – 28,3	2880	1,10	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	26,0 – 33,7	3455	1,30	2 – 14	150 – 40	2,0 – 68,0	16
KF-20.ACA.100026	50	20	26,4 – 37,5	2895	1,50	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	34,4 – 44,5	3470	1,80	2 – 14	150 – 40	2,0 – 68,0	16
KF-32.ACA.100027	50	32	47,3 – 60,3	2895	2,20	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	60,0 – 73,0	3470	2,60	2 – 14	150 – 40	2,0 – 68,0	16
KF-42.ACA.100028	50	42	63,0 – 80,4	2895	3,00	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	80,0 – 97,3	3470	3,60	2 – 14	150 – 40	2,0 – 68,0	16
KF-55.ACA.100029	50	55	88,4 – 110,7	2905	4,00	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	111,8 – 134,1	3485	4,80	2 – 14	150 – 40	2,0 – 68,0	16
KF-74.ACA.100030	50	74	118,2 – 144,4	2930	5,50	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	148,3 – 174,7	3515	6,60	2 – 14	150 – 40	2,0 – 68,0	16
KF-85.ACA.100030	50	85	134,6 – 161,0	2930	5,50	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	167,7 – 194,7	3515	6,60	2 – 14	150 – 40	2,0 – 68,0	16
KF-105.ACA.100031	50	105	150,2 – 191,9	2945	7,50	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	190,7 – 232,4	3530	9,00	2 – 14	150 – 40	2,0 – 68,0	16
KF-118.ACA.100031	50	118	194,5 – 231,0	2945	7,50	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	242,5 – 279,0	3530	9,00	2 – 14	150 – 40	2,0 – 68,0	16
KF-160.ACA.100032	50	160	273,0 – 322,5	2945	11,00	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	160	339,9 – 389,4	3530	13,00	2 – 14	150 – 40	2,0 – 68,0	16
KF-210.ACA.100033	50	210	368,4 – 424,7	2945	15,00	2 – 14	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	210	456,0 – 512,3	3530	18,00	2 – 14	150 – 40	2,0 – 68,0	16
KF-275.ACA.100034	50	275	202,4 – 265,6	1460	7,50	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	275	258,7 – 322,0	1750	9,00	2 – 12	150 – 40	2,0 – 68,0	16
KF-370.ACA.100035	50	370	275,4 – 350,0	1465	11,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	370	348,9 – 423,5	1755	13,20	2 – 12	150 – 40	2,0 – 68,0	16
KF-450.ACA.100036	50	450	307,6 – 419,9	1465	15,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	450	397,1 – 509,4	1755	18,00	2 – 12	150 – 40	2,0 – 68,0	16
KF-550.ACA.100037	50	550	431,6 – 522,3	1465	15,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	550	540,2 – 630,9	1755	18,00	2 – 12	150 – 40	2,0 – 68,0	16
KF-660.ACA.100038	50	660	520,3 – 642,2	1470	18,50	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	660	654,0 – 775,9	1760	22,00	2 – 12	150 – 40	2,0 – 68,0	16

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Schraubenspindelpumpe KV
Vertikale Ausführung
Gleitringdichtung Standard
Überströmventil
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
KV-851.ACA.100039	50	851	640,0 – 762,3	1470	18,50	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	851	797,4 – 919,6	1760	26,00	2 – 12	150 – 40	2,0 – 68,0	16
KV-951.ACA.100040	50	951	655,9 – 919,2	1475	30,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	951	854,9 – 1118,2	1770	36,00	2 – 12	150 – 40	2,0 – 68,0	16
KV-1101.ACA.100040	50	1101	943,7 – 1099,5	1475	30,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1101	1172,6 – 1328,4	1770	36,00	2 – 12	150 – 40	2,0 – 68,0	16
KV-1301.ACA.100041	50	1301	1017,4 – 1267,6	1485	37,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1301	1283,6 – 1533,7	1780	44,00	2 – 12	150 – 40	2,0 – 68,0	16
KV-1500.ACA.100042	50	1500	1136,8 – 1456,6	1485	37,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1500	1444,4 – 1764,3	1780	54,00	2 – 12	150 – 40	2,0 – 68,0	16
KV-1700.ACA.100043	50	1700	1334,7 – 1705,1	1485	45,00	2 – 12	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1700	1694,6 – 2065,0	1780	54,00	2 – 12	150 – 40	2,0 – 68,0	16
KV-2200.ACA.100044	50	2200	1815,5 – 2213,1	1485	55,00	2 – 10	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2200	2275,4 – 2673,4	1780	66,00	2 – 10	150 – 40	2,0 – 68,0	16
KV-2500.ACA.100044	50	2500	2036,9 – 2483,0	1485	55,00	2 – 10	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2500	2552,9 – 2999,0	1780	66,00	2 – 10	150 – 40	2,0 – 68,0	16
KV-2900.ACA.100045	50	2900	2302,6 – 2806,9	1485	75,00	2 – 10	150 – 40	2,0 – 68,0	16	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2900	2885,9 – 3390,2	1780	90,00	2 – 10	150 – 40	2,0 – 68,0	16

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Schraubenspindelpumpe KF
Flanschausführung
Gleitringdichtung Hartstoff
Überströmventil
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
KF-5.BCA.100046	50	5	7,7 – 9,6	2800	0,55	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	9,7 – 11,6	3360	0,66	2 – 10	150 – 50	12,0 – 380,0	11
KF-7.BCA.100047	50	7	12,4 – 15,0	2880	0,75	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	15,5 – 18,1	3455	0,90	2 – 10	150 – 50	12,0 – 380,0	11
KF-10.BCA.100047	50	10	16,9 – 20,0	2880	0,75	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	21,0 – 24,1	3455	1,30	2 – 10	150 – 50	12,0 – 380,0	11
KF-15.BCA.100048	50	15	26,2 – 29,9	2880	1,10	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	32,3 – 36,1	3455	1,30	2 – 10	150 – 50	12,0 – 380,0	11
KF-20.BCA.100049	50	20	34,6 – 39,6	2895	1,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	42,7 – 47,6	3470	1,80	2 – 10	150 – 50	12,0 – 380,0	11
KF-32.BCA.100050	50	32	57,0 – 62,7	2895	2,20	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	69,7 – 75,5	3470	2,60	2 – 10	150 – 50	12,0 – 380,0	11
KF-42.BCA.100051	50	42	75,9 – 83,6	2895	3,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	92,9 – 100,5	3470	3,60	2 – 10	150 – 50	12,0 – 380,0	11
KF-55.BCA.100052	50	55	105,0 – 114,8	2905	4,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	128,3 – 138,2	3485	4,80	2 – 10	150 – 50	12,0 – 380,0	11
KF-74.BCA.100053	50	74	137,6 – 149,2	2930	5,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	167,9 – 179,6	3515	6,60	2 – 10	150 – 50	12,0 – 380,0	11
KF-85.BCA.100053	50	85	154,0 – 166,0	2930	5,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	187,7 – 199,7	3515	6,60	2 – 10	150 – 50	12,0 – 380,0	11
KF-105.BCA.100054	50	105	180,1 – 198,6	2930	7,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	220,6 – 239,1	3515	9,00	2 – 10	150 – 50	12,0 – 380,0	11
KF-118.BCA.100054	50	118	220,4 – 236,5	2930	7,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	251,5 – 284,5	3515	9,00	2 – 10	150 – 50	12,0 – 380,0	11
KF-160.BCA.100055	50	160	309,7 – 331,6	2945	11,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	160	376,6 – 398,5	3530	13,20	2 – 10	150 – 50	12,0 – 380,0	11
KF-210.BCA.100056	50	210	410,2 – 435,2	2945	15,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	210	497,8 – 522,8	3530	18,00	2 – 10	150 – 50	12,0 – 380,0	11
KF-235.BCA.100057	50	235	205,4 – 230,0	1460	7,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	235	252,4 – 277,6	1750	9,00	2 – 10	150 – 50	12,0 – 380,0	11
KF-275.BCA.100057	50	275	246,5 – 276,8	1460	7,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	275	302,9 – 333,2	1750	9,00	2 – 10	150 – 50	12,0 – 380,0	11
KF-370.BCA.100058	50	370	327,5 – 363,2	1465	11,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	370	401,0 – 436,7	1755	13,20	2 – 10	150 – 50	12,0 – 380,0	11
KF-450.BCA.100058	50	450	386,0 – 439,7	1465	11,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	450	475,5 – 529,3	1755	13,20	2 – 10	150 – 50	12,0 – 380,0	11
KF-550.BCA.100059	50	550	494,9 – 538,4	1465	15,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	550	603,5 – 647,0	1755	18,00	2 – 10	150 – 50	12,0 – 380,0	11
KF-660.BCA.100060	50	660	605,4 – 663,8	1470	18,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	660	739,0 – 797,4	1760	22,00	2 – 10	150 – 50	12,0 – 380,0	11

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Schraubenspindelpumpe KV
Vertikale Ausführung
Gleitringdichtung Hartstoff
Überströmventil
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
KV-851.BCA.100061	50	851	725,3 – 783,9	1470	18,50	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	851	882,7 – 941,2	1760	22,00	2 – 10	150 – 50	12,0 – 380,0	11
KV-951.BCA.100062	50	951	836,2 – 962,4	1470	22,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	951	1031,9 – 1158,0	1760	26,40	2 – 10	150 – 50	12,0 – 380,0	11
KV-1101.BCA.100062	50	1101	1058,3 – 1125,1	1470	22,00	2 – 10	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1101	1283,3 – 1350,1	1760	26,40	2 – 10	150 – 50	12,0 – 380,0	11
KV-1301.BCA.100063	50	1301	1198,6 – 1305,8	1475	30,00	2 – 8	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1301	1464,7 – 1562,9	1770	36,00	2 – 8	150 – 50	12,0 – 380,0	11
KV-1500.BCA.100064	50	1500	1379,9 – 1516,9	1485	37,00	2 – 8	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1500	1687,5 – 1824,6	1780	44,40	2 – 8	150 – 50	12,0 – 380,0	11
KV-1700.BCA.100064	50	1700	1616,2 – 1774,9	1485	37,00	2 – 8	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	1700	1976,2 – 2134,8	1780	44,40	2 – 8	150 – 50	12,0 – 380,0	11
KV-2200.BCA.100065	50	2200	1323,0 – 1489,2	980	30,00	2 – 8	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2200	1627,0 – 1793,2	1175	36,00	2 – 8	150 – 50	12,0 – 380,0	11
KV-2500.BCA.100066	50	2500	1484,4 – 1670,9	985	37,00	2 – 8	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2500	1825,5 – 2011,9	1180	44,40	2 – 8	150 – 50	12,0 – 380,0	11
KV-2900.BCA.100067	50	2900	1678,0 – 1888,8	985	45,00	2 – 8	150 – 50	12,0 – 380,0	11	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	2900	2063,6 – 2274,4	1180	54,00	2 – 8	150 – 50	12,0 – 380,0	11

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Schraubenspindelpumpe LFI
Flanschausführung
Gleitringdichtung Hartstoff
Überströmventil
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
LFI-5.BBAF.10011	50	5	7,5 – 9,5	2880	1,10	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	9,6 – 11,9	3455	1,32	8 – 30	150 – 80	12,0 – 380,0	33
LFI-7.BBAF.10012	50	7	11,9 – 14,9	2895	1,50	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	15,0 – 18,0	3470	1,80	8 – 30	150 – 80	12,0 – 380,0	33
LFI-10.BBAF.10013	50	10	16,2 – 20,0	2895	2,20	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	20,4 – 24,1	3470	2,62	8 – 30	150 – 80	12,0 – 380,0	33
LFI-15.BBAF.10014	50	15	25,4 – 29,9	2895	3,00	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	31,6 – 36,0	3470	3,60	8 – 30	150 – 80	12,0 – 380,0	33
LFI-20.BBAF.10015	50	20	33,6 – 39,5	2905	4,00	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	41,7 – 47,6	3485	4,80	8 – 30	150 – 80	12,0 – 380,0	33
LFI-26.BBAF.10015	50	26	43,0 – 50,5	2905	4,00	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	53,4 – 61,0	3485	4,80	8 – 30	150 – 80	12,0 – 380,0	33
LFI-32.BBAF.10016	50	32	56,4 – 63,2	2930	5,50	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	69,3 – 76,2	3515	6,60	8 – 30	150 – 80	12,0 – 380,0	33
LFI-42.BBAF.10017	50	42	75,1 – 84,3	2930	7,50	8 – 30	150 – 50	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	92,4 – 101,5	3515	9,00	8 – 30	150 – 50	12,0 – 380,0	33
LFI-55.BBAF.10018	50	55	104,2 – 116,0	2945	11,00	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	127,8 – 139,6	3530	13,20	8 – 30	150 – 80	12,0 – 380,0	33
LFI-74.BBAF.10018	50	74	135,7 – 149,5	2945	11,00	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	166,0 – 179,6	3530	13,20	8 – 30	150 – 80	12,0 – 380,0	33
LFI-85.BBAF.10019	50	85	152,1 – 166,3	2945	15,00	8 – 30	150 – 80	12,0 – 380,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	185,8 – 200,0	3530	18,00	8 – 30	150 – 80	12,0 – 380,0	33

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Einzelstation EKS12
KRAL Schraubenspindelpumpe KFN
Überströmventil
Gleitringdichtung Hartstoff
Schmutzfänger (MW 0,5 mm) mit Filterdeckelsicherung
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
Kugelhahn, saugseitig, DN25/PN16 oder
DN40/PN16, inkl. Vorschweißgegenflansch
Druckhalteventil
2 Kugelhähne, druckseitig,
mit Schneidringverschraubung
Grundrahmen mit Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

schraubenspindelpumpe baureihe EK EL kann horizontal aufgestellt

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
EKS12-240.BA.1009	50	5	3,1 – 4,5	1380	0,25	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	4,1 – 5,5	1660	0,30	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-400.BA.1009	50	7	5,0 – 6,8	1380	0,25	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	6,5 – 8,3	1660	0,30	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-500.BA.1009	50	10	6,9 – 9,1	1380	0,25	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	9,0 – 11,1	1660	0,30	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-750.BA.1010	50	7	12,7 – 14,4	2800	0,37	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	15,7 – 17,5	3360	0,44	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-1000.BA.1011	50	10	17,2 – 19,3	2800	0,55	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	21,2 – 23,4	3360	0,66	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-1800.BA.1012	50	15	26,3 – 28,9	2800	0,55	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	32,3 – 34,9	3360	0,66	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-2300.BA.1013	50	20	34,7 – 38,1	2880	0,75	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	43,8 – 47,2	3450	0,90	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-3200.BA.1014	50	32	58,6 – 62,6	2895	1,50	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	71,3 – 75,3	3470	1,80	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-4000.BA.1015	50	42	78,0 – 83,4	2895	2,20	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	95,0 – 100,3	3470	2,62	2 – 6	150 – 80	12,0 – 180,0	9
EKS12-6000.BA.1016	50	55	107,3 – 114,1	2895	3,00	2 – 6	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	130,5 – 137,3	3470	3,60	2 – 6	150 – 80	12,0 – 180,0	9

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Einzelstation ELS12
KRAL Schraubenspindelpumpe LFM
Überströmventil
Gleitringdichtung Hartstoff
Schmutzfänger (MW 0,5 mm) mit Filterdeckelsicherung
Kupplung, Pumpenträger, Pumpenträgerfuß
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
Kugelhahn, saugseitig, DN25/PN16 oder
DN40/PN16, inkl. Vorschweißgegenflansch
Druckhalteventil
2 Kugelhähne, druckseitig,
mit Schneidringverschraubung
Grundrahmen mit Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

serienprogramm pumpe einzelstation vertikal

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
ELS12-600.BA.10009	50	5	7,5 – 9,6	2880	1,10	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	9,6 – 11,7	3455	1,32	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-900.BA.10010	50	7	11,9 – 14,6	2895	1,50	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	15,0 – 17,7	3470	1,80	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-1200.BA.10010	50	10	16,2 – 19,6	2895	1,50	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	20,4 – 23,7	3470	1,80	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-1800.BA.10011	50	15	25,4 – 29,4	2895	2,20	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	31,6 – 35,6	3470	2,62	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-2400.BA.10012	50	20	33,5 – 38,7	2895	3,00	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	41,5 – 46,8	3470	3,60	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-2600.BA.10013	50	26	43,0 – 49,7	2905	4,00	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	53,4 – 60,2	3485	4,80	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-5000.BA.10015	50	42	75,1 – 83,3	2930	5,50	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	92,4 – 100,6	3515	6,60	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-6500.BA.10016	50	54	100,4 – 111,8	2930	7,50	8 – 30	150 – 80	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	123,6 – 135,0	3515	9,00	8 – 30	150 – 80	12,0 – 180,0	39,9
ELS12-3300.BA.10014	50	32	55,8 – 62,0	2905	4,00	8 – 30	80 – 150	12,0 – 180,0	39,9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	68,7 – 74,8	3485	4,80	8 – 30	80 – 150	12,0 – 180,0	39,9

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DKC
2 KRAL Schraubenspindelpumpen KFT
Überströmventil
Gleitringdichtung Hartstoff
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm) mit Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE Vorschweißgegenflansche,
3000 psi, saug- und druckseitig
Ölwanne inkl. Ablassschraube

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DKC-240.BAAA.10014	50	5	2,8 – 4,4	1380	0,25	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	3,8 – 5,4	1656	0,30	2 – 8	150 – 80	12,0 – 180,0	9
DKC-450.BAAA.10014	50	7	4,6 – 6,7	1380	0,25	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	6,1 – 8,2	1656	0,30	2 – 8	150 – 80	12,0 – 180,0	9
DKC-500.BAAA.10014	50	10	6,5 – 9,0	1380	0,25	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	8,5 – 11,0	1656	0,30	2 – 8	150 – 80	12,0 – 180,0	9
DKC-600.BAAA.10015	50	5	8,0 – 9,5	2800	0,37	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	10,0 – 11,5	3360	0,44	2 – 8	150 – 80	12,0 – 180,0	9
DKC-800.BAAA.10016	50	15	10,8 – 13,8	1400	0,55	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	13,8 – 16,8	1680	0,66	2 – 8	150 – 80	12,0 – 180,0	9
DKC-900.BAAA.10017	50	7	12,3 – 14,3	2800	0,55	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	15,3 – 17,4	3360	0,66	2 – 8	150 – 80	12,0 – 180,0	9
DKC-1100.BAAA.10016	50	20	14,2 – 18,2	1400	0,55	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	18,2 – 22,1	1680	0,66	2 – 8	150 – 80	12,0 – 180,0	9
DKC-1200.BAAA.10017	50	10	16,7 – 19,2	2800	0,55	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	20,7 – 23,2	3360	0,66	2 – 8	150 – 80	12,0 – 180,0	9
DKC-1600.BAAA.10018	50	32	25,6 – 30,2	1445	1,10	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	31,9 – 36,5	1730	1,32	2 – 8	150 – 80	12,0 – 180,0	9
DKC-1800.BAAA.10019	50	15	26,6 – 29,6	2880	1,10	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	32,8 – 35,8	3455	1,32	2 – 8	150 – 80	12,0 – 180,0	9
DKC-2400.BAAA.10019	50	20	35,1 – 39,0	2880	1,10	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	43,1 – 47,1	3455	1,32	2 – 8	150 – 80	12,0 – 180,0	9
DKC-2500.BAAA.10018	50	42	34,1 – 40,3	1445	1,10	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	42,5 – 48,7	1730	1,32	2 – 8	150 – 80	12,0 – 180,0	9
DKC-3000.BAAA.10020	50	55	47,4 – 55,3	1445	1,50	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	58,9 – 66,8	1730	1,80	2 – 8	150 – 80	12,0 – 180,0	9
DKC-3300.BAAA.10021	50	32	57,7 – 62,3	2895	2,20	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	70,4 – 75,1	3470	2,42	2 – 8	150 – 80	12,0 – 180,0	9
DKC-4000.BAAA.10022	50	74	61,6 – 70,9	1435	2,20	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	76,4 – 85,7	1720	2,42	2 – 8	150 – 80	12,0 – 180,0	9
DKC-4500.BAAA.10022	50	85	69,5 – 79,0	1435	2,20	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	85,9 – 95,5	1720	2,42	2 – 8	150 – 80	12,0 – 180,0	9
DKC-5000.BAAA.10021	50	42	76,9 – 83,1	2895	2,20	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	93,9 – 100,0	3470	2,42	2 – 8	150 – 80	12,0 – 180,0	9
DKC-5500.BAAA.10023	50	105	79,0 – 93,8	1435	3,00	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	98,7 – 113,5	1720	3,60	2 – 8	150 – 80	12,0 – 180,0	9
DKC-6000.BAAA.10024	50	55	105,8 – 113,7	2895	3,00	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	55	129,0 – 136,9	3470	3,60	2 – 8	150 – 80	12,0 – 180,0	9
DKC-6500.BAAA.10023	50	118	99,9 – 112,8	1435	3,00	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	123,2 – 136,2	1720	3,60	2 – 8	150 – 80	12,0 – 180,0	9
DKC-8000.BAAA.10025	50	74	137,8 – 147,1	2905	4,00	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	167,9 – 177,2	3485	4,80	2 – 8	150 – 80	12,0 – 180,0	9
DKC-9000.BAAA.10025	50	85	154,2 – 163,7	2905	4,00	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	187,6 – 197,1	3485	4,80	2 – 8	150 – 80	12,0 – 180,0	9
DKC-11000.BAAA.10026	50	105	182,5 – 197,3	2930	5,50	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	105	223,0 – 237,8	3515	6,60	2 – 8	150 – 80	12,0 – 180,0	9
DKC-13000.BAAA.10026	50	118	222,5 – 235,4	2930	5,50	2 – 8	150 – 80	12,0 – 180,0	9	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	118	270,4 – 283,4	3515	6,60	2 – 8	150 – 80	12,0 – 180,0	9

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DLC
2 KRAL Schraubenspindelpumpen LFM
Überströmventil
Gleitringdichtung Hartstoff
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,25 mm) mit Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE Vorschweißgegenflansche,
3000 psi, saug- und druckseitig
Ölwanne inkl. Ablassschraube

Marine-Abnahme, optional
Schiffsabnahmegesellschaft:
ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DLC-240.BAAA.10017	50	5	2,2 – 4,3	1400	0,55	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	3,2 – 5,3	1680	0,66	8 – 30	150 – 80	12,0 – 180,0	33
DLC-450.BAAA.10017	50	7	3,8 – 6,5	1400	0,55	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	5,3 – 8,0	1680	0,66	8 – 30	150 – 80	12,0 – 180,0	33
DLC-500.BAAA.10018	50	10	5,6 – 9,0	1420	0,75	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	7,6 – 11,0	1700	0,90	8 – 30	150 – 80	12,0 – 180,0	33
DLC-600.BAAA.10019	50	5	7,5 – 9,6	2880	1,10	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	9,6 – 11,7	3455	1,32	8 – 30	150 – 80	12,0 – 180,0	33
DLC-800.BAAA.10020	50	15	10,0 – 14,0	1445	1,10	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	13,0 – 17,0	1730	1,32	8 – 30	150 – 80	12,0 – 180,0	33
DLC-900.BAAA.10021	50	7	11,9 – 14,6	2895	1,50	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	15,0 – 17,7	3470	1,80	8 – 30	150 – 80	12,0 – 180,0	33
DLC-1100.BAAA.10022	50	20	13,2 – 18,5	1445	1,50	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	17,1 – 22,3	1730	1,80	8 – 30	150 – 80	12,0 – 180,0	33
DLC-1200.BAAA.10021	50	10	16,2 – 19,6	2895	1,50	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	20,4 – 23,7	3470	1,80	8 – 30	150 – 80	12,0 – 180,0	33
DLC-1300.BAAA.10023	50	26	16,5 – 23,3	1435	2,20	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	21,7 – 28,4	1720	2,64	8 – 30	150 – 80	12,0 – 180,0	33
DLC-1600.BAAA.10024	50	32	23,3 – 29,4	1435	3,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	29,6 – 35,7	1720	3,60	8 – 30	150 – 80	12,0 – 180,0	33
DLC-1800.BAAA.10025	50	15	25,4 – 29,4	2895	2,20	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	31,6 – 35,6	3470	2,64	8 – 30	150 – 80	12,0 – 180,0	33
DLC-2400.BAAA.10026	50	20	33,5 – 38,7	2895	3,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	41,5 – 46,8	3470	3,60	8 – 30	150 – 80	12,0 – 180,0	33
DLC-2500.BAAA.10027	50	42	31,2 – 39,4	1440	4,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	39,6 – 47,8	1725	4,80	8 – 30	150 – 80	12,0 – 180,0	33
DLC-2600.BAAA.10028	50	26	43,0 – 49,7	2905	4,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	53,4 – 60,2	3485	4,80	8 – 30	150 – 80	12,0 – 180,0	33
DLC-3200.BAAA.10027	50	54	41,4 – 52,8	1440	4,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	52,6 – 64,1	1725	4,80	8 – 30	150 – 80	12,0 – 180,0	33
DLC-3300.BAAA.10029	50	32	56,4 – 62,5	2930	5,50	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	69,3 – 75,5	3515	6,60	8 – 30	150 – 80	12,0 – 180,0	33
DLC-5000.BAAA.10029	50	42	75,1 – 83,3	2930	5,50	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	92,4 – 100,6	3515	6,60	8 – 30	150 – 80	12,0 – 180,0	33
DLC-6500.BAAA.10030	50	54	100,4 – 111,8	2930	7,50	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	123,6 – 135,0	3515	9,00	8 – 30	150 – 80	12,0 – 180,0	33
DLC-8000.BAAA.10031	50	74	135,7 – 148,0	2945	11,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	74	166,0 – 178,3	3530	13,20	8 – 30	150 – 80	12,0 – 180,0	33
DLC-9000.BAAA.10032	50	85	152,1 – 164,8	2945	15,00	8 – 30	150 – 80	12,0 – 180,0	33	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	85	185,8 – 198,5	3530	18,00	8 – 30	150 – 80	12,0 – 180,0	33

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DS1
2 KRAL Schraubenspindelpumpen NE
Gleitringdichtung Hartstoff
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Überströmventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,5 mm) mit
Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE/DIN Vorschweißgegenflansche,
saug- und druckseitig
Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DS1-150.CAA.1008	50	5	1,9 – 2,9	900	0,18	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	2,6 – 3,5	1080	0,21	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-240.CAA.1009	50	5	3,6 – 4,6	1380	0,25	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	5	4,6 – 5,6	1656	0,30	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-320.CAA.1008	50	10	4,3 – 5,9	900	0,18	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	5,6 – 7,3	1080	0,21	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-400.CAA.1009	50	7	5,7 – 7,0	1380	0,25	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	7,2 – 8,5	1656	0,30	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-500.CAA.1009	50	10	7,8 – 9,3	1380	0,25	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	9,8 – 11,3	1656	0,30	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-750.CAA.1010	50	7	13,4 – 14,6	2800	0,55	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	7	16,4 – 17,7	3360	0,66	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-1000.CAA.1010	50	10	18,0 – 19,6	2800	0,55	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	10	22,0 – 23,6	3360	0,66	1 – 6	150 – 80	12,0 – 180,0	6,6
DS1-1300.CAA.1010	50	13	24,9 – 27,3	2800	0,55	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	13	30,6 – 33,0	3360	0,66	1 – 6	150 – 80	12,0 – 180,0	6,6

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DS3
2 KRAL Schraubenspindelpumpen NE
Gleitringdichtung Hartstoff
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Überströmventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,5 mm) mit
Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE/DIN Vorschweißgegenflansche,
saug- und druckseitig
Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DS3-900.CAA.1011	50	15	12,4 – 14,3	1400	0,55	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	15,4 – 17,2	1680	0,66	1 – 6	150 – 80	12,0 – 180,0	6,6
DS3-1100.CAA.1011	50	20	16,3 – 18,8	1400	0,55	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	20,2 – 22,7	1680	0,66	1 – 6	150 – 80	12,0 – 180,0	6,6
DS3-1500.CAA.1011	50	26	20,8 – 24,0	1400	0,55	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	25,9 – 29,0	1680	0,66	1 – 6	150 – 80	12,0 – 180,0	6,6
DS3-1800.CAA.1012	50	15	28,2 – 30,1	2880	1,10	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	15	34,3 – 36,2	3455	1,32	1 – 6	150 – 80	12,0 – 180,0	6,6
DS3-2300.CAA.1012	50	20	37,1 – 39,6	2880	1,10	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	20	45,2 – 47,4	3455	1,32	1 – 6	150 – 80	12,0 – 180,0	6,6
DS3-2900.CAA.1013	50	26	47,8 – 50,9	2895	1,50	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	26	58,1 – 61,3	3470	1,80	1 – 6	150 – 80	12,0 – 180,0	6,6

Bautoleranzen nach VDMA 24284 II

Produktinformation

KRAL Doppelstation DS4
2 KRAL Schraubenspindelpumpen NE
Gleitringdichtung Hartstoff
Kupplung, Pumpenträger
Drehstrommotor IE3, B5, IP55, ISO F/B
Spannung:
Bis 2,2 kW: 230VD/400VY, 50 Hz; 460VY, 60 Hz
Ab 3,0 kW: 400VD/690VY, 50 Hz; 460VD, 60 Hz
Kompaktstationsblock ohne Druckhalteventil
Überströmventil
Einhebelumschaltung
2 Rückschlagventile
2 Schmutzfänger (MW 0,5 mm) mit
Filterdeckelsicherung
2 Vakuummeter, absperrbar, glyzeringefüllt
Manometer, absperrbar, glyzeringefüllt
SAE/DIN Vorschweißgegenflansche,
saug- und druckseitig
Ölwanne

Marine-Abnahme, optional
Schiffsabnahmegesellschaft: ABS, BV, CCS, DNV/GL, KR, LRS, RINA, RS (MRS)
Auf Anfrage: NK, RRR, IRS, Dual Class etc.

Artikelnummer	Hz	Baugröße	Fördermenge [l/min]	Drehzahl [min^-1]	Motorleistung [kW]	Druck [bar]	Temperatur [°C]	Viskosität [mm²/s]	Überströmventil [bar]	Download
DS4-1600.CAA.1014	50	32	28,0 – 30,9	1445	1,10	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	34,3 – 37,2	1730	1,32	1 – 6	150 – 80	12,0 – 180,0	6,6
DS4-2000.CAA.1014	50	42	37,3 – 41,2	1445	1,10	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	45,7 – 49,6	1730	1,32	1 – 6	150 – 80	12,0 – 180,0	6,6
DS4-3200.CAA.1015	50	32	60,1 – 63,0	2895	2,20	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	32	72,8 – 75,7	3470	2,64	1 – 6	150 – 80	12,0 – 180,0	6,6
DS4-4000.CAA.1015	50	42	80,1 – 83,9	2895	2,20	1 – 6	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	42	97,0 – 100,9	3470	2,64	1 – 6	150 – 80	12,0 – 180,0	6,6
DS4-6000.CAA.1015	50	54	107,4 – 112,7	2895	2,20	1 – 5	150 – 80	12,0 – 180,0	6,6	Download Betriebsdatenblatt Download 3D-Modell Download Maßblatt Download Produktinformationsblatt
	60	54	130,2 – 135,5	3470	2,64	1 – 5	150 – 80	12,0 – 180,0	6,6

Bautoleranzen nach VDMA 24284 II

KRAL Serienprogramm.

Schnellere Lieferzeiten mit Bestpreisgarantie inkl. unserem Download-Paket.

Dieselöle

Schmieröle

Schweröle
