Flansch. Flansch. Der Flansch ist zur Montage auf einen Behälter vorbereitet.

Montage. Montage. Bei der Montage auf einen Behälter befindet sich der Druckanschluss über dem Behälterdeckel.

Leckage. Leckage. Die interne Leckagerückführung ist besonders bei Trockenaufstellung wichtig.

Hydrodynamischer Axialschubausgleich. Hydrodynamischer Axialschubausgleich. Hydrodynamischer Axialschubausgleich reduziert Verschleiß und Geräuschentwicklung.

KRAL Schraubenspindelpumpen Baureihe W.

Die KRAL Pumpe für schwierige Fördermedien.

Die Baureihe W von KRAL kommt vor allem dann zum Einsatz, wenn verschmutzte oder niederviskose Medien verwendet werden. Widerstandsfähige Polymer-Beschichtung und kontinuierliche Förderströme bei Differenzdrücken bis 120 bar - das wird in der KRAL Schraubenspindelpumpe Baureihe W vereint.

DOWNLOADS

Schraubenspindelpumpen Übersicht Schraubenspindelpumpen Baureihe W

Betrieb, Werkstoffe, Zubehör.

Fördermenge: 15 bis 290 l/min.
Max. Differenzdruck: 120 bar.
Viskosität: > 1 mm²/s.
Max. Temperatur: bis 180 °C, Magnetkupplung bis 300 °C.
Aufstellung: Nass und trocken.
Laufgehäuse: Sphäroguss EN-GJS-400, Polymerbeschichtung oder andere Materialoptionen.
Spindeln: Stahl, nitriert.

Optimale Pumpe für besondere Anforderungen.

Fördermedien wie z.B. Kühlschmiermittel sind schwierige Flüssigkeiten. Sie enthalten abrasiven Schmutz, meist Metallrückstände, und müssen mit hohem Druck gefördert werden. Außerdem haben sie eine sehr niedrige Viskosität von nur etwa 1 mm²/s.

Bei der KRAL Schraubenspindelpumpe der Baureihe W ist das Spindelmaterial und die Gehäusebeschichtung so abgestimmt, dass niederviskose Medien mit hoher Effizienz gefördert werden können. Das Laufgehäuse ist mit einem widerstandsfähigen Polymer beschichtet, der Partikel aufnehmen kann. Der Ausgleichszylinder hat Drosseleinstiche zur Reduktion der Leckrate. So bleibt der Wirkungsgrad hoch.

Besondere Anforderungen.

KRAL Schraubenspindelpumpen bieten im Vergleich zu anderen Pumpenbauarten eine hohe Förderleistung bei zugleich geringem Platzbedarf. KRAL Pumpen fördern kontinuierlich und pulsationsarm, das schont die Fördermedien auch bei schwierigen Bedingungen.

Aufstellvarianten.

Die KRAL Schraubenspindelpumpe der Baureihe W kann für Trocken- und Nassaufstellung geliefert werden. Für die vertikale Nassaufstellung ist bereits ein Montageflansch vorgesehen.

Ihre Vorteile.

Widerstandsfähiges, polymerbeschichtetes Laufgehäuse nimmt Partikel auf.
Hoher Druck bei niedriger Viskosität.
Förderung abrasiver Medien.
Schonende Förderung der Medien.
Pulsationsarm, leise.
Alle gängigen Aufstellvarianten erhältlich.

Technische Daten		15-26	32-54	55-85	105-118
Qth (1450 min^-1, 0 bar)	l/min	15-26	32-54	55-85	105-118

Max. Druck Druckflansch	bar	120	120	120	120

Temperatur max. Fördermedium	°C
mit Radialdichtring NBR		90	90	90	90
mit Radialdichtring FKM		150	150	150	150
mit Gleitringdichtung Standard		150	150	150	150
mit Gleitringdichtung Hartstoff		180	180	180	180
Magnetkupplung		300	300	300	300

Viskosität	mm²/s
min.		1,0	1,0	1,0	1,0
max.		100.000	100.000	100.000	100.000

Max. Druck Saugflansch	bar
mit Radialdichtringen		6	6	6	6
mit Gleitringdichtung Standard		6	6	6	6
mit Gleitringdichtung Hartstoff		6	6	6	6
Magnetkupplung		6	6	6	6

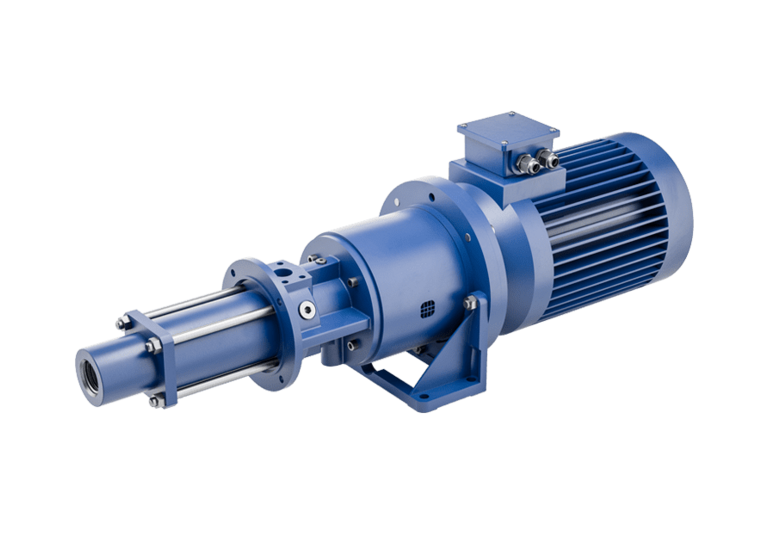

Flansch-Schraubenspindelpumpe Baureihe W

flansch schraubenspindelpumpe universal für horizontale aufstellung

Universalpumpe für horizontale Aufstellung.

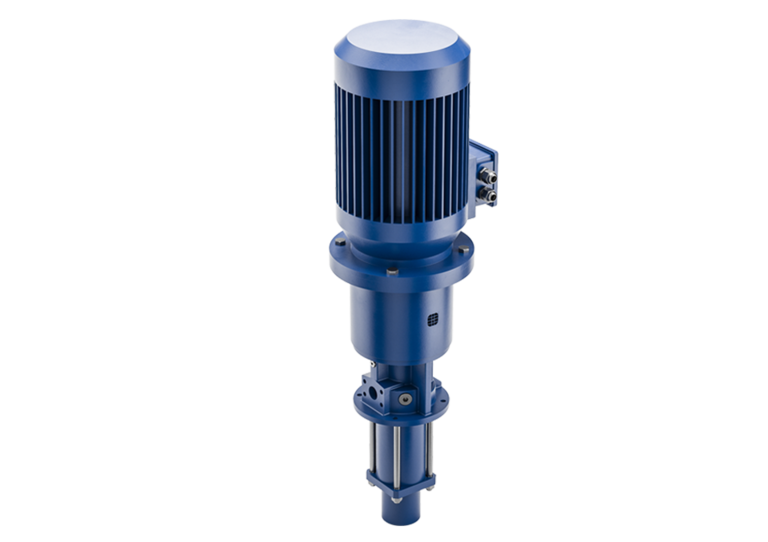

Tankeinbau-Schraubenspindelpumpe Baureihe W

Druckanschluss außerhalb vom Tank.
