Entlüftung des Dichtungsraumes Entlüftung des Dichtungsraumes Der Dichtungsraum hat eine eigene Entlüftungsbohrung. Das ermöglicht eine einfache, fachgerechte Entlüftung bei der Inbetriebnahme.
Fortschrittliche Oberflächenbehandlung Fortschrittliche Oberflächenbehandlung Optional wird das Pumpengehäuse mit spezieller Oberflächenbehandlung geliefert. Diese Behandlung bietet Verschleißreduktion und Verbesserung der Gleiteigenschaften bei niedrigviskosen Flüssigkeiten.
Optimale Kühlung und Schmierung Optimale Kühlung und Schmierung Die anwendungsspezifische Dimensionierung des Ausgleichszylinders stellt eine gute Kühlung und Schmierung der Dichtflächen der Gleitringdichtung sicher.
Selbstentlüftung Selbstentlüftung Die Entlüftung zwischen Druck- und Saugseite beginnt unmittelbar an der Gleitringdichtung. So ist auch bei vertikaler Aufstellung sichergestellt, dass Luftpolster durch das Medium in die Entlüftungsleitung verdrängt werden.

KRAL Schraubenspindelpumpen Baureihe K.

Universell einsetzbare Schraubenspindelpumpe.

Für Fördermedien bis 16 bar.
Unsere meistverkaufte Universal-Pumpe: kompakt und universell einsetzbar, zuverlässig und effizient. Das ist die KRAL Schraubenspindelpumpe der Baureihe K. Sie hat ein Gehäuse aus Sphäroguss und ein abgedichtetes, lebensdauergeschmiertes, wartungsfreies Außenlager. Die KRAL Schraubenspindelpumpe Baureihe K ist an Bord von Schiffen zugelassen.

Zum Serienprogramm

Betrieb, Werkstoffe, Zubehör.

  • Fördermengen: 5 bis 2.900 l/min.
  • Fördermengen KFT: 5 bis 510 l/min.
  • Max. Differenzdruck: 16 bar.
  • Temperaturbereich: -20 °C bis 180 °C, Magnetkupplung bis 300 °C.
  • Gehäuse: Sphäroguss EN-GJS-400.
  • Spindeln: Stahl, nitriert.
  • Abnahmen: ABS, BV, CCS, DNV, LRS, MRS, NK, RINA.
  • ATEX: II 2 GD b/c Gruppe II, Kategorie 2.
  • Heizung: Elektrisch, Medien- und Dampfheizung.

Vorteile der KRAL Baureihe K.

Für viele Anwendungen geeignet, sehr kompakt, robust, flexibel, hervorragendes Preis-Leistungsverhältnis. Für Drücke bis 16 bar vollkommen ausreichend. Alle Schraubenspindelpumpen der Baureihe K haben ein innenliegendes Sicherheitsventil und können mit DIN-Flanschen in Inline-Anordnung geordert werden (außer Baugruppe KFT und KFN). Wie alle KRAL Schraubenspindelpumpen sind auch die Pumpen der Baureihe K selbstansaugend, pulsationsarm und im Gegensatz zu anderen Funtionsprinzipien gut regelbar.

Vorteile der KRAL Schraubenspindelpumpe.

Im Vergleich zu anderen Pumpenbauarten fördern KRAL Schraubenspindelpumpen verschiedenste Medien, Qualitäten und Viskositäten in gleichbleibend hohen Mengen, auch bei hohem Differenzdruck. Weitere Vorteile sind der kompakte Bau und die hohe Flexibilität.

Keine Kupplungsschäden.

Einige Fördermedien bilden Rückstände, die einen Pumpenausfall verursachen können. Rückstände bilden sich typisch an der Gleitringdichtung. Das Kugellager wird durch die Rückstände beschädigt, läuft heiß, der Kupplungszwischenring schmilzt und die Kupplung wird beschädigt. Bei der Schraubenspindelpumpe der Baureihe K befindet sich unmittelbar an der Gleitringdichtung eine Leckagebohrung, damit sich keine rückstandsbildende Flüssigkeit ansammeln kann.



Bei Inbetriebnahme der Schraubenspindelpumpe gewährleisten hochwertige SiC Gleitringdichtungen, mit Graphit als Trockenschmierstoff, mehr Sicherheit im Trockenlauf. Die O-Ringe mit hohem Fluoranteil eignen sich für höhere Temperaturen und sind chemisch beständig. Die Schraubenspindelpumpe der Baureihe K bietet innovative Dichtungskonzepte. Eine bewährte Auswahl von Radialwellendichtring, Gleitringdichtung und eine hermetisch dichte Magnetkupplung sind als Standard erhältlich. Eine robuste und kompakte Bauweise rundet das Profil ab.

Ihre Vorteile.

  • Keine Kupplungsschäden durch gezielt gesetzte Leckagebohrung.
  • Sicherheitsreserve bei Trockenlauf.
  • Wartungsarmer Betrieb.
  • DIN-Norm Standardisierung.
  • Technische Daten.
    Technische Daten 15-42 55-118 160-275 370-450 550-660 851-1301 1500-1700 2200-2900
    Qth (1450 min-1, 0 bar) l/min 15-42 55-118 160-275 370-450 550-660 851-1301 1500-1700 2200-2900

    Max. Druck Druckflansch bar
    K   16 16 16 16 16 16 16 16
    KFT   16 16 16

    Temperatur °C
    mit Radialdichtring NBR   90 90 90 90 90 90 90 90
    mit Radialdichtring FKM   150 150 150 150 150 150 150 150
    mit Gleitringdichtung Standard   150 150 150 150 150 150 150 150
    mit Gleitringdichtung Hartstoff   180 180 180 180 180 180 180 180
    mit Magnetkupplung    300 300 300 300 300 300 300 300

    Viskosität mm²/s
    min.   1,1 1,1 1,1 1,4 1,4 1,4 1,4 1,4
    max.   10.000 10.000 10.000 10.000 10.000 10.000 10.000 10.000

    Max. Druck Saugflansch bar
    mit Radialdichtringen   1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
    mit Gleitringdichtung Standard   6 6 6 6 6 6 6 6
    mit Gleitringdichtung Hartstoff   10 10 10 10 10 10 10 10
    mit Magnetkupplung   10 10 10 10 10 10 10 10
  • Bauformen.
    Flansch-Schraubenspindelpumpe KF.

    Universalpumpe für horizontale Aufstellung, andere Montagepositionen sind ebenfalls möglich.

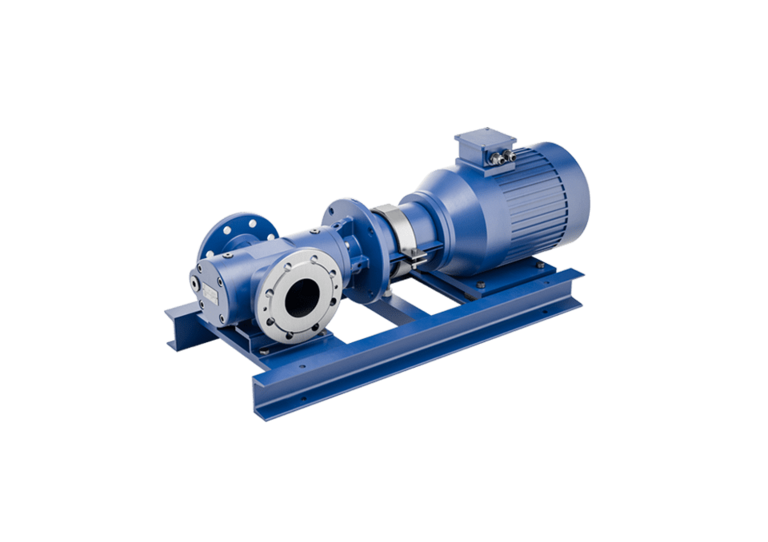

    Fuß-Schraubenspindelpumpe KH.

    Horizontal auf einem Grundrahmen montiert.

    Sockel-Schraubenspindelpumpe KV.

    Ideal für enge Aufstellorte oder wenn für große Pumpen wenig Platz zur Verfügung steht.

    Schraubenspindelpumpe KFT mit obenliegenden DIN-Flanschen.

    Für horizontale und vertikale Aufstellung.

  • NPSH.
    Bitte Wert angeben
    Bitte Wert angeben
    Bitte Wert angeben
    Ergebnis:
    Bitte alle Felder ausfüllen
    psia
    mWS
    0
  • Betriebsanleitungen.

    Sie haben mehrere Möglichkeiten, die richtige Betriebsanleitung/Produktinformationsblatt zu finden:

    • Setzen Sie Filter. Beginnen Sie mit dem Produkt-Filter. Bestätigen Sie die Suche mit ERGEBNISSE ANZEIGEN.
    • Sie kennen die genaue Nummer der Betriebsanleitung/des Produktinformationsblattes? Dann geben Sie diese in das Feld Nr. Dokument ein.
    • Sehen Sie sich zusätzlich die Instruktionsvideos an.
