KRAL Auswerteelektronik Smart Solution

Messwerterfassung leicht gemacht, Integration in Monitoring Systeme via Modbus

Eine kompakte Auswerteelektronik in Kombination mit KRAL Durchflussmessgeräten
Die Smart Solution ist eine kompakte Auswerteelektronik, welche an ein KRAL Durchflussmessgerät angeschlossen wird. Die Smart Solution verarbeitet die Signale, die das KRAL Durchflussmessgerät mit seinen integrierten Sensoren erzeugt. Die so zur Verfügung stehenden Messwerte werden via Modbus weitergeleitet. Bis zu 32 Smart Solution Auswerteelektroniken können in Reihe geschaltet werden und sparen so ein Vielfaches an Verkabelung und deren Installation im Vergleich zu konventioneller Messdatenerfassung.

Ihre Vorteile

  • Erfassung und Auswertung von Durchflussrate, Durchflussrichtung und Temperatur
  • Kompensation des Volumens anhand der Temperatur sowie von Rückflüssen bei Pulsationen
  • Berechnung der Masse von Durchflussrate und Verbrauch
  • Eingabe von 7 Kalibrierpunkten möglich (Linearisierung)
  • Informationen von bis zu 32 Messgeräten können über nur ein Kabel abgerufen werden
  • Einfache Installation mit nur einem Kabel zwischen den Durchflussmessgeräten

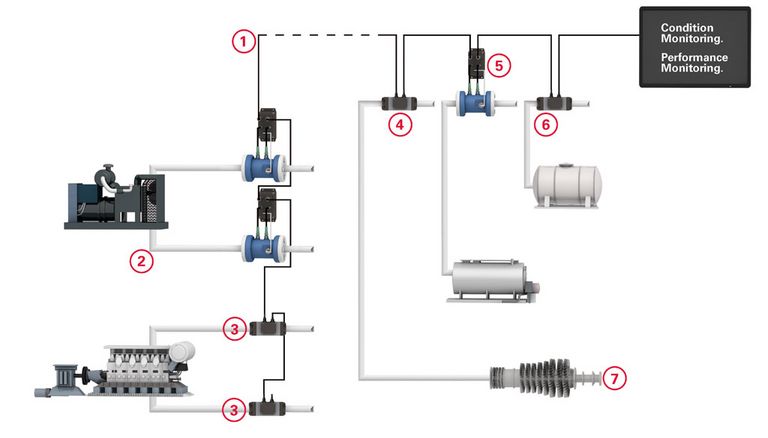

  • Skizze Installation

     Bis zu 32 Smart Solution Auswerteelektroniken
    32 Smart Solution Auswerteelektroniken können in Reihe geschaltet werden und sparen so ein Vielfaches an Verkabelung und deren Installation im Vergleich zu konventioneller Messdatenerfassung.

     Differenzmessung
    Für eine genaue Messung muss je ein KRAL Durchflussmessgerät in den Vor- und Rücklauf eingebaut werden. Pro Motor sind zwei KRAL Durchflussmessgeräte erforderlich. Die Differenz aus Vor- und Rücklaufmenge ergibt den Kraftstoffverbrauch.

     Temperatur 1 und 2
    Die Temperatur des Kraftstoffs im Rücklauf kann bis zu 30 °C höher sein als im Vorlauf. Die KRAL Kraftstoff-Verbrauchsmessung erfasst die Temperaturen von Vor- und Rücklauf und errechnet den Verbrauch auf einem frei wählbaren Temperaturniveau.

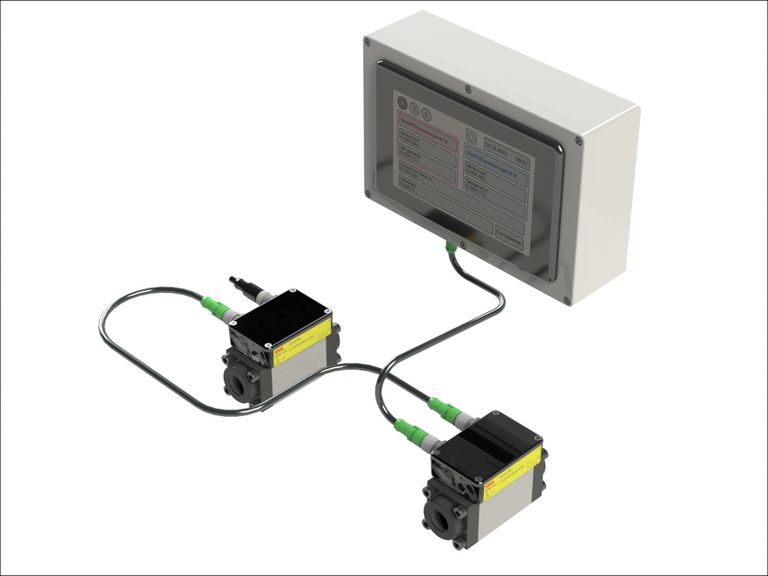

     Smart Solution im KRAL Durchflussmessgerät integriert
    Impulsgeber und Temperatursensor sind im Durchflussmessgerät integriert. Die einzelnen Schnittstellen müssen nur verbunden werden. Die Spannungsversorgung erfolgt über ein Modbus-Kabel.

     Smart Solution getrennt vom KRAL Durchflussmessgerät
    Impulsgeber und Temperatursensor werden mit Steckverbindern an die Smart Solution angeschlossen. Die einzelnen Schnittstellen müssen nur verbunden werden. Die Spannungsversorgung erfolgt über ein Modbus-Kabel.

     Einstrangmessung
    Im einfachsten Fall kann z.B. vor dem Mischtank ein KRAL Durchflussmessgerät eingebaut werden.

     Pulsationen
    Der Kraftstoff fließt nicht ruhig durch die Leitungen. Er pulsiert und kann sogar kurz seine Fließrichtung ändern. Wird dieser Effekt nicht berücksichtigt, ist der Verbrauchsmesswert falsch. KRAL Durchflussmessgeräte messen prinzipbedingt in beide Richtungen.
