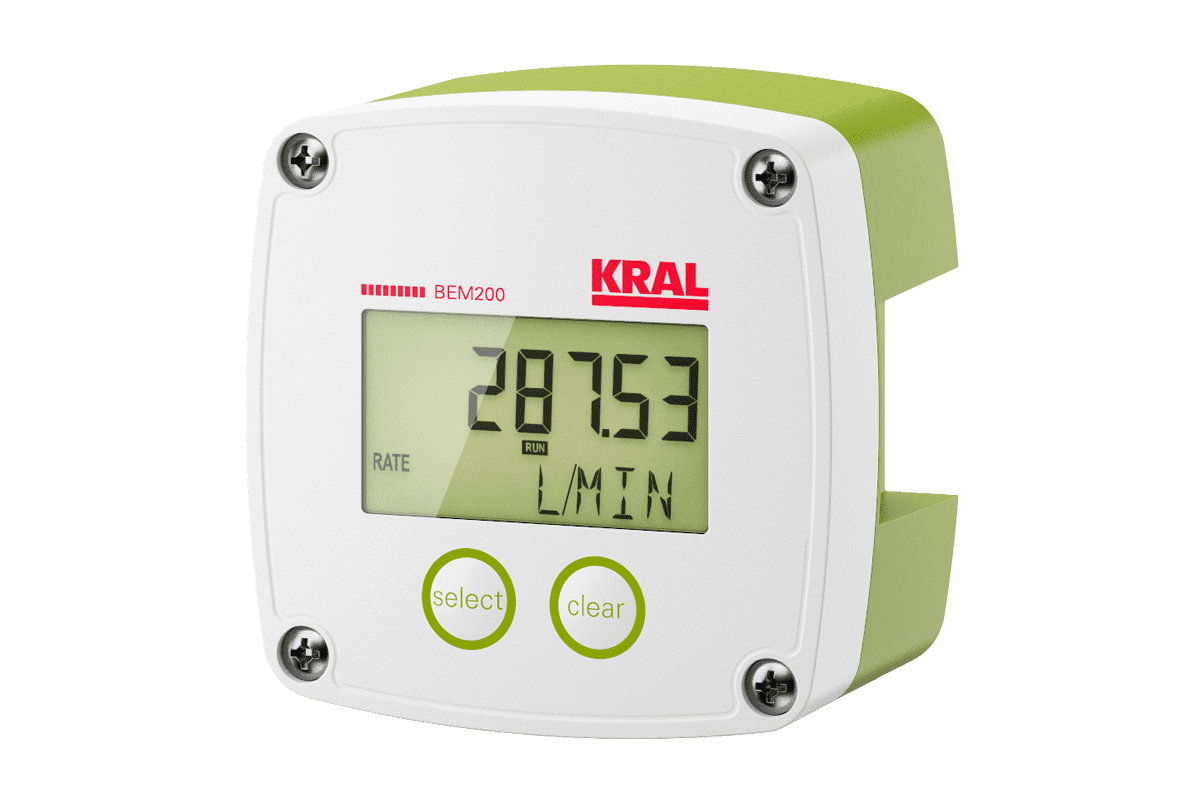

KRAL Anzeige- und Auswerteelektronik BEM 200.

Lokalanzeige, einfach und kompakt.

Die KRAL Anzeige- und Auswerteelektronik BEM 200 hat einen Mikroprozessor zur lokalen Anzeige der Werte für Durchflussrate, Total und akkumuliertes Total.

Verwendung findet das BEM 200 in der Einstrangmessung zur Anzeige der Durchflussmenge und des Totalwertes (rücksetzbar und fortlaufend).

DOWNLOADS
BEM 200 Durchflussmessgeräte und Anzeige- und Auswerteelektronik

Ihre Vorteile.

  • Direkte Montage auf KRAL Durchflussmessgeräte der Baureihen OME und OMP.
  • Einfache Bedienung.
  • Gute Lesbarkeit durch LCD-Anzeige.
  • Analogausgang 4 – 20 mA (Durchflussrate); Pulsausgang zur Bildung der Summe.
  • Alle Einstellungen werden dauerhaft gesichert und gehen bei einem Stromausfall nicht verloren.
  • Technische Daten
    Technische Daten BEM 200
    Beschreibung   Einkanalig, Anzeige Rate, Total, akkumuliertes Total, Impulsausgang
    Stromversorgung   10-30 V DC
    Umgebung
    Betriebstemperatur   -20 bis +70 °C
    Lagertemperatur   -20 bis +80 °C
    Gehäuse
    Montage   Aufbau am Durchflussmessgerät, Wandmontage
    Abmessung   93 x 93 x 60 mm
    Schutzklasse   IP65
    Material   Kunststoff
    Masse   0,25 Kg
    Sensor
    Sensorart   PNP, Push-Pull, NAMUR
    Sensorversorgung   10-30 V DC
    Frequenz   4 kHz NAMUR
    Bedienung und Elektronik
    Display   LCD (UV-beständig), 2 Zeilen, 7 Zeichen, verschiedene Symbole und Einheiten
    Tastatur   Micro-Switch Taster (UV-beständiges Keypad)
    Impulsausgang
    Frequenz maximal   1 Ausgang mit 100 Hz
    Analogausgang   4-20 mA
